一、項目概述

　　罐籠提升系統在原系統基礎上需在每個中段入口處，增加語音報站系統，用于提示罐籠的運行狀態及到站語音報站功能。鑒于此要求，我方設計了一套實施方案，供礦方參考確認，以便盡快實施。

二、總體設計思路

　　整個監控系統核心控制部件選用多臺騰控PLC,分別安裝在各中段入口處，PLC之間采用RS485通訊方式進行數據傳輸，連接電纜為4芯雙絞屏蔽通訊電纜。另外，外配語音報站模塊與PLC連接。在卷?yè)P(yáng)機房利用卷?yè)P(yáng)機房PLC采集光電編碼器信號，獲取罐籠當前位置數據，在930中段采集提升種類（人員、材料、車輛、設備、火藥及檢修）開關狀態，確定當前罐籠運輸?shù)氖侨藛T、材料、車輛、設備、火藥還是處在檢修狀態并將這些數據傳輸?shù)骄W(wǎng)絡，實現多臺PLC數據共享。

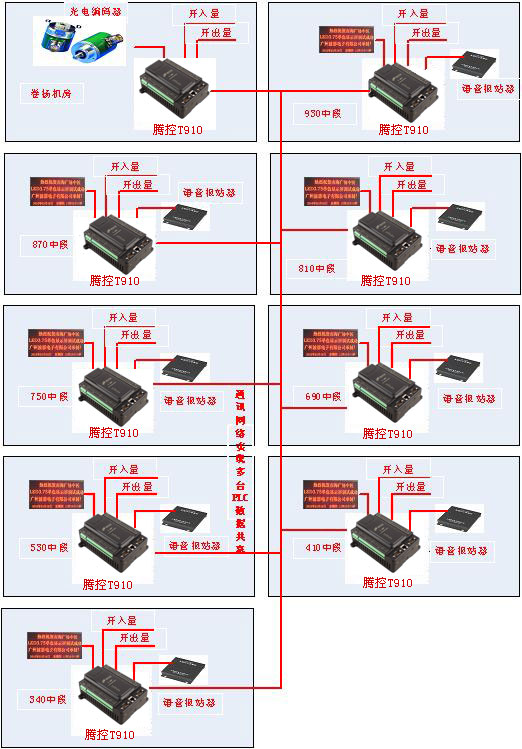

三、系統結構

四、系統設備配置及說明

　　1、卷?yè)P(yáng)機房設備
　　光電編碼器1臺，用于測量卷?yè)P(yáng)機鋼纜長度，確定罐籠所在位置；騰控T-910 PLC  1臺，用于采集光電編碼器數據并傳輸至網絡；電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

　　2、930中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC  1臺，用于采集罐籠提升種類開關狀態（人員、材料、車輛、設備、火藥及檢修）及控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

　　3、870中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC 1臺，用于采集開關量狀態及控制LED屏的顯示和控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

　　4、810中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC  1臺，用于采集開關量狀態及控制LED屏的顯示和控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

　　5、750中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC  1臺，用于采集開關量狀態及控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

　　6、690-1中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC  1臺，用于采集開關量狀態及控制LED屏的顯示和控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

　　7、690-2中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC  1臺，用于采集開關量狀態及控制LED屏的顯示和控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

　　8、530中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC  1臺，用于采集開關量狀態及控制LED屏的顯示和控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

　　9、410中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC  1臺，用于采集開關量狀態及控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。另外與690中段一樣。

　　10、340中段信號房設備
　　語音報站器1臺，播報到站等語音信息；騰控T-910 PLC  1臺，用于采集開關量狀態及控制語音報站器報站。電氣控制柜1臺，用于安裝PLC和相關電氣采集、控制回路；24V電源模塊1個，為PLC供電和PLC外部開入、開出供電。

五、系統特點

　　1、整個系統設計采用模塊化結構，控制核心部件為通用PLC，編程設計采用梯形圖編程，普通操作人員即能看懂程序，為以后的維護、維修帶來方便。
　　2、各PLC之間進行網絡連接實現數據共享，比如卷?yè)P(yáng)機房編碼器數據，930的提升種類數據經過各自的PLC采樣后其它的PLC可以實現共享，減少了線纜的敷設同時減少了故障點，使維護簡單化。
　　3、該系統能夠?qū)崿F(xiàn)自動語音報站，控制方式極為簡單，直接由PLC開關量控制。

六、主要設備介紹

　　T-910 可編程邏輯控制器是我公司T9系列PLC 其中一款產品，使用最大頻率72MHz的ARM 工業級CPU，外擴32M SDRAM 和4M FLASH，嵌入式操作系統，1M 用戶程序存儲區和100K 用戶數據存儲區。編程軟件使用KW MULTIPROG，通過以太網下載程序，另有3 路RS232/485 接口。T-910 集成12 路DI、8 路DO、8 路AI、2 路AO、2 路高速脈沖計數、24VDC VOUT 于一體。單臺模塊即可靈活應用于各種小型工業自動控制場合。

1.1物理特性

1.2電源特性

1.3通信系統

1.4存儲器特性

1.5 常規特性

1.6 I/O特性
