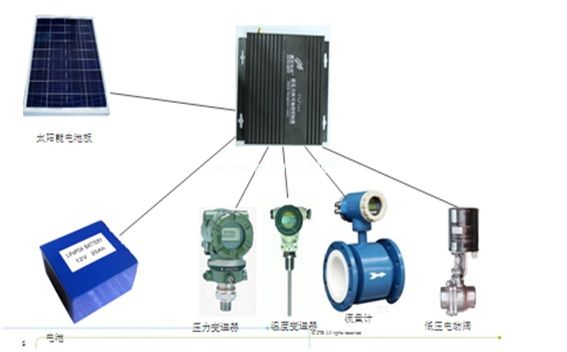

方案包括云端服務器,云端軟件,移動設備端軟件,CLAA基站(可選),低功耗可編程控制器和壓力傳感器,溫度傳感器,電動閥等構成。
廣泛應用于管網監控、氣象信息采集、水文信息采集以及農業滴灌等的監控,采用電池供電,支持太陽能電池的最佳過濾跟蹤,提供電池充電管理。
產品提供1個2G/3G的運營商通信接口,可以支持移動、聯通和電信的網絡,一個SIM卡接口。
產品提供一個支持CLAA/LORAWAN的低功耗無線通信接口
產品提供一個USB接口,作為編程調試接口。
配有MINI SD存儲卡接口,支持高速SD接口,支持FAT32文件系統。支持1GB/4GB/8GB/16GB存儲卡。
支持太陽能電池板的最佳功率點控制,盡可能多的從太陽能電池板榨取功率,降低對太陽能電池板的要求
電池充電管理支持鉛酸電池或者磷酸鐵鋰電池,最大充電電流為2A,在電池接近充滿后,支持涓流充電功能,盡可能大的延長電池壽命。
提供4路模擬量輸入,AD分辨率為12位。
提供4路干接點的開關量輸入
提供4路晶體管的開關量輸出,可以是N溝或者P溝類型,也可以把2路開關量輸出組合在一起,構成H橋輸出方式,可以輸出正負電壓
串行通信接口通過跳線可以選擇為RS232或者RS485接口,支持用戶編程實現儀表協議。
提供1路帶限流的電池電壓輸出,可以給儀表或者其他設備供電。
統支持IEC61131-3可編程環境
系統待機功耗低于1mW
工作方式
每30分鐘(可編程設置)打開溫度變送器,壓力變送器電源,測量溫度和壓力數據數據;
低功耗PLC通過串口編程讀取流量計數據或者熱量表數據。

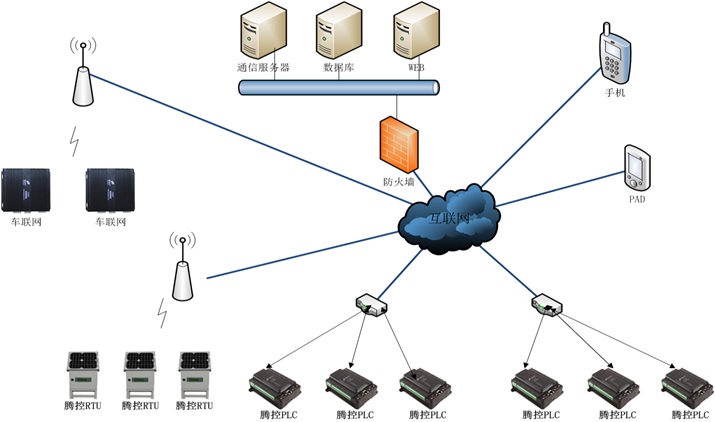

通過網絡發給服務器,服務器中運行騰控主動上傳協議的OPC服務器
可以通過組態畫面顯示液位數據。
也通過軟件在手機端,計算機瀏覽器上展示
系統功耗與工作時間估算(沒有太陽能電池的情況下)
按照每30分鐘測量一次計算
低功耗PLC待機功耗低于100uA,按照100uA計算
PLC工作時,電流小于50mA,毫米波雷達液位計電流小于200mA
通信和液位測量時間不大于30S
平均電流( 0.1*1770+50*30+200*30 )/1800約4.3mA
工作一年 0.0043*24*365 ≈37Ah
一個12v 40Ah的電池可以支持一年的工作
如果外配一個5w的太陽能電池板會更佳
