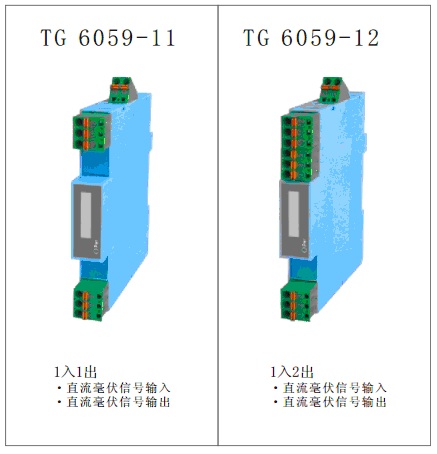

TG6059-11、TG6059-12 直流毫伏信號輸入隔離器
作者:騰控科技 來源:haywardyoga.com 發布于:2013-11-04 17:19:47
直流毫伏信號輸入隔離器
概述 . 主要技術規格
- 接受來自于現場電壓源的低電平直流毫伏信號,經過隔離并傳送給接收儀表。
- 用于連接現場各種直流毫伏信號,或帶外部冷端補償的熱電偶以及其它接收儀表。
- 該毫伏信號隔離器采用獨立的直流電源供電,供電電源 - 輸入-輸出之間隔離。
● 供電電源
供電電壓范圍:20~30VDC
額定供電(dian)電(dian)壓:24VDC
電流(liu)消耗(24VDC供電時):<20mA(1入(ru)1出(chu));<30mA(1入(ru)2出(chu))
● 輸入
輸入(ru)信號:直流毫伏信號范圍 -5~+ 60mV
最小量程:3mV
輸(shu)入阻抗:>20MΩ
● 輸出
輸出信號:直(zhi)流(liu)毫伏信號范圍 -5~+ 60mV
輸(shu)出阻抗: <10Ω
輸(shu)出(chu)紋波: <5mV p-p
● 綜合通用參數
標準精(jing)度:±0.1%
溫度漂移:±0.015%/℃
響應時間:<10ms
隔(ge)離能(neng)力(li):輸入-輸出(chu)-電源(yuan)之間(jian) 2. 5KV,1min,50Hz
絕緣電阻:輸(shu)入-輸(shu)出-電源之間 ≥100MΩ/500VDC
機殼(ke)材質:PC(聚碳酸酯)材料
外形尺(chi)寸:16×116×110(mm)
工作(zuo)環(huan)境(jing)溫度:-20~+60℃

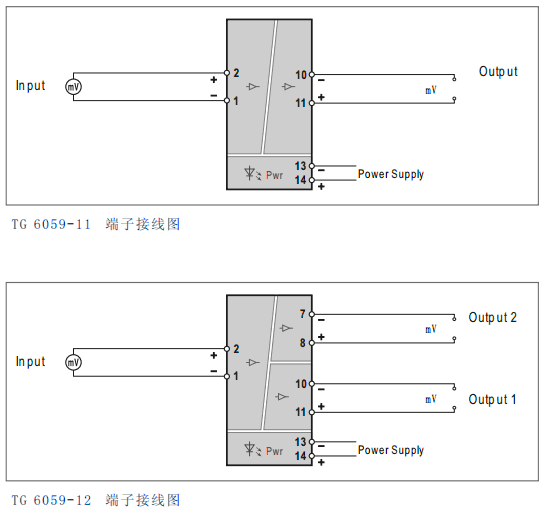

端子接線圖
●安裝與端(duan)子接(jie)線(xian)(xian):35mm標準DIN導(dao)軌卡(ka)式安裝;端(duan)子接(jie)線(xian)(xian)采(cai)用簧片式壓(ya)緊連(lian)接(jie),接(jie)線(xian)(xian)電纜(lan)采(cai)用橫(heng)截(jie)面為0.5~2.5(mm²)實芯(xin)線(xian)(xian)或多芯(xin)線(xian)(xian)。
